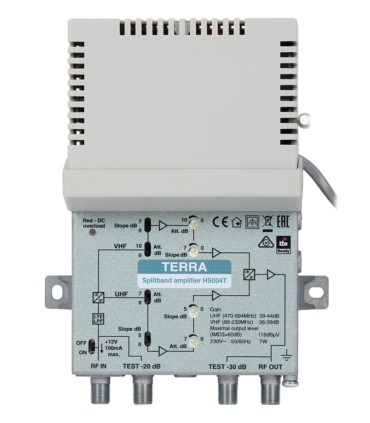

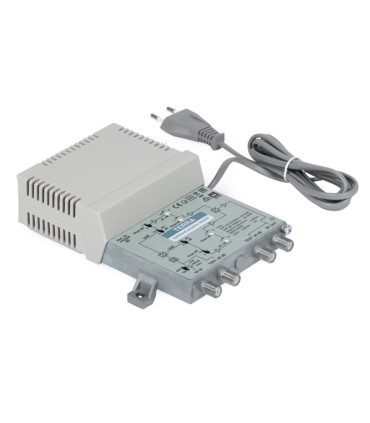

Budynkowy wzmacniacz HS-004T firmy Terra do instalacji zbiorczych do kilkudziesięciu gniazd. Urządzenie wyposażone jest w jedno wejście sygnału dla pasm VHF (88-230 MHz) i UHF (470-694 MHz). Wbudowana prekorekcja zbocza kompensuje różnicę w tłumieniu przewodu dla wyższych częstotliwości. Odlewana obudowa gwarantuje wysoką jakość ekranowania, uniemożliwiając przenikanie sygnałów do środka urządzenia.
Wzmacniacz HS-004T posiada przełącznik On-Off, który pozwala na przesłanie napięcia DC 12 V oraz prądu o max. natężeniu 100 mA do przedwzmacniacza antenowego. Maksymalny poziom wyjściowy sygnału jest równy 121 dBµV, co umożliwia na rozprowadzenie go do kilkunastu gniazd w bezpieczny sposób.
Urządzenie jest w szczególności polecane do instalacji używających szerokopasmowe wzmacniacze obejmujące pasmo UHF do częstotliwości 694 MHz.
Dane techniczne:
|
Kod produktu
|
R81004
|
|
Rodzaj produktu
|
Wzmacniacz budynkowy
|
|
Model
|
HS-004T
|
|
Typ
|
RTV
|
|
Zastosowanie
|
Wewnętrzne
|
|
Pasmo
|
FM/VHF/UHF
|
|
Ilość wejść
|
1
|
|
Ilość wyjść
|
1
|
|
Przełącznik DC 0/12 V
|
Tak
|
|
Regulacja wzmocnienia
|
Tak
|
|
Wzmocnienie — parametry
|
|
Wejście
|
częstotliwość
|
88...230/470...694 MHz
|
|
wzmocnienie
|
36...39 dB — FM/VHF, 39...44 dB — UHF
|
|
regulacja wzmocnienia
|
-14...0 dB — UHF, -20...0 dB — VHF
|
|
zasilanie przedwzmacniacza
|
DC 12/0,1 V/A
|
|
Prekorekcja charakterystyki tłumienia przewodu
|
Tak
|
VHF
|
-14...0 dB
|
|
UHF
|
-10...0 dB
|
|
Urządzenie — parametry
|
|
Max. poziom wyjściowy
|
IMD3=60 dB (DIN45004B)
|
121 dBµV
|
|
IMD2=60 dB (EN50083-3)
|
118 dBµV
|
|
Szumy własne
|
VHF
|
<6 dB
|
|
UHF
|
<6 dB
|
|
Odlewana obudowa
|
Tak
|
|
Wbudowany filtr LTE
|
LTE 700
|
|
Typ złącza sygnałowego
|
F
|
|
Wyjście testowe RF
|
Tak
|
|
Zasilanie
|
AC 230/50-60 Hz V
|
|
Pobór mocy
|
5 W
|
|
Temperatura pracy
|
-20...+50 °C
|
|
Wymiary
|
135x180x52
|
|
Masa
|
0,72 kg
|
