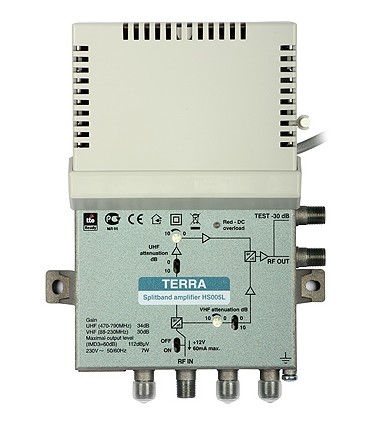

Wzmacniacz budynkowy HS-005L R82034 firmy Terra to urządzenie stworzone do instalacji indywidualnych lub niewielkich instalacji zbiorczych na kilkanaście gniazd, np. w domkach jednorodzinnych. Jego głównym zadaniem jest podniesienie sygnału do takiego poziomu, aby odbiór sygnału możliwy był na kilku lub kilkunastu odbiornikach. Wzmacniacz posiada jedno wejście sygnału dla pasm VHF (88-230 MHz) i UHF (470-790 MHz). Wzmocnienie w paśmie VHF jest równe 30 dB, natomiast w paśmie UHF wynosi 34dB.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.
Wzmacniacz HS-005L R82034 posiada przełącznik ON/OFF, który pozwala na przesłanie napięcia 12 V i prądu o maksymalnym natężeniu 60 mA do przedwzmacniacza antenowego. Maksymalny poziom wyjściowy sygnału jest równy 112 dBμV (IMD3=60 dB), co pozwala na bezpieczne poprowadzenie go do kilkunastu gniazd.
Wzmacniacz HS-005L R82034 jest szczególnie zalecany dla instalacji, stosujących szerokopasmowe wzmacniacze, obejmujące pasmo UHF (do częstotliwości 790 MHz). Wbudowany w urządznie filtr sygnałów LTE umożliwia eliminowanie niepożądanych sygnałów w paśmie 800MHz (częstotliwości 791- 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).
- Zintegrowany filtr sygnału LTE
- 30 dB wzmocnienia w paśmie VHF oraz 34 dB wzmocnienia w paśmie UHF
- Przełącznik ON/OFF, umożliwiający przesłanie napięcia 12V oraz prądu o natężeniu 60 mA do przedwzmacniacza antenowego
|
Kod
|
R82034
|
|
|
Pasmo
|
VHF
|
UHF
|
|
|
Zakres częstotliwości [MHz]
|
88-230
|
470-790
|
|
|
Wzmocnienie [dB]
|
30
|
34
|
|
|
Regulacja wzmocnienia [dB]
|
0...20
|
|
|
|
Max. poziom wyj. IMD3=60 dB (DIN45004B) [dBμV]
|
115
|
|
|
Max. poziom wyj. IMD3=60 dB [dBμV]
|
112
|
|
|
Tłumienie odbić [dB]
|
> 10
|
|
|
Współczynnik szumów [dB]
|
< 5
|
< 4
|
|
|
Tłumienie złącza testowego [dB]
|
30
|
|
|
Przełącznik DC dla przedwzmacniacza
|
12 V 0,06 A max.
|
|
|
Zasilanie/pobór mocy
|
AC 230V 50/60Hz; 7W
|
|
|
Temperaturowy zakres pracy [ºC]
|
-20...+50
|
|
|
Wymiary [mm]
|
135x180x52
|
|
|
Masa [kg]
|
0,7
|
|
