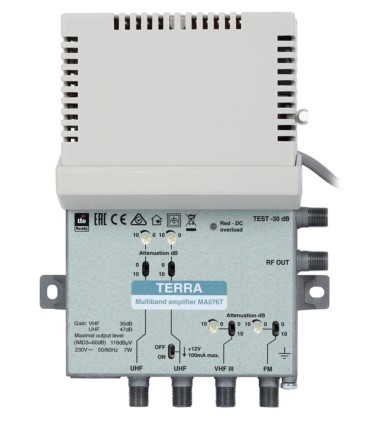

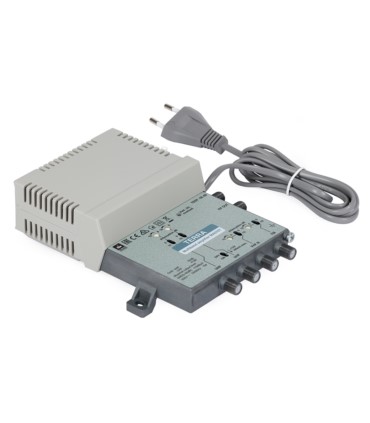

Budynkowy wzmacniacz MA-076T firmy Terra do dużych instalacji zbiorczych. Głównym zadaniem wzmacniacza jest podniesienie sygnału do takiego stopnia, aby umożliwić odbiór sygnału na kilkudziesięciu odbiornikach. Urządzenie posiada wejście sygnału radiowego FM (88-108), VHF (174-230 MHz) i dwa wejścia dla pasma UHF (470-694 MHz).
Odlewana obudowa gwarantuje wysoką jakość ekranowania, uniemożliwiając przenikanie sygnałów do środka urządzenia.
Wzmacniacz MA-076T posiada przełącznik On/Off, który pozwala na przesłanie napięcia 12 V oraz prądu o max. natężeniu 100 mA do przedwzmacniacza antenowego. Maksymalny poziom wyjściowy sygnału jest równy 118 dBµV, co umożliwia na rozprowadzenie go do kilkunatu gniazd w bezpieczny sposób.
Urządzenie jest w szczególności polecane do instalacji używających szerokopasmowe wzmacniacze obejmujące pasmo UHF do częstotliwości 694 MHz.
Dane techniczne:
Kod produktu | R81076 |
Rodzaj produktu | Wzmacniacz budynkowy |
Model | MA-076T |
Typ | RTV |
Zastosowanie | Wewnętrzne |
Pasmo | FM+VHF+2xUHF |
Ilość wejść | 4 |
Ilość wyjść | 1 |
Przełącznik DC 0/12 V | Tak |
Regulacja wzmocnienia | Tak |
Parametry wzmocnienia |
Wejście 1 | częstotliwość | 88...108 MHz |
wzmocnienie | 35 dB |
regulacja wzmocnienia | -20...0 dB |
zasilanie przedwzmacniacza | brak |
Wejście 2 | częstotliwość | 174...230 MHz |
wzmocnienie | 35 dB |
regulacja wzmocnienia | -20...0 dB |
zasilanie przedwzmacniacza | brak |
Wejście 3 | częstotliwość | 470...694 MHz |
wzmocnienie | 47 dB |
regulacja wzmocnienia | -20...0 dB |
zasilanie przedwzmacniacza | DC 12/0,1 V/A |
Wejście 4 | częstotliwość | 470...694 MHz |
wzmocnienie | 47 dB |
regulacja wzmocnienia | -20...0 dB |
zasilanie przedwzmacniacza | brak |
Urządzenie — parametry |
Max. poziom wyjściowy | IMD3=60 dB (DIN45004B) | 121 dBµV |
IMD2=60 dB (EN50083-3) | 118 dBµV |
Szumy własne | UHF | <3 dB |
Odlewana obudowa | Tak |
Wbudowany filtr LTE | LTE 700 |
Typ złącza sygnałowego | F |
Wyjście testowe RF | Tak |
Zasilanie | AC 230/50-60 Hz V |
Pobór mocy | 5 W |
Temperatura pracy | -20...+50 °C |
Wymiary | 135x180x52 mm |
Masa | 0,72 kg |
