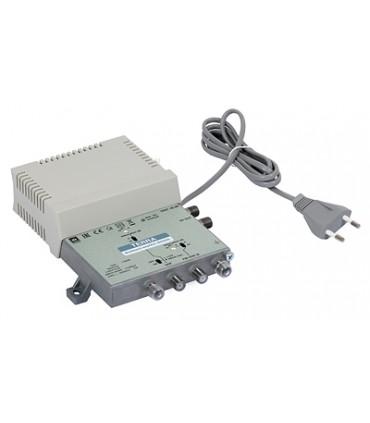

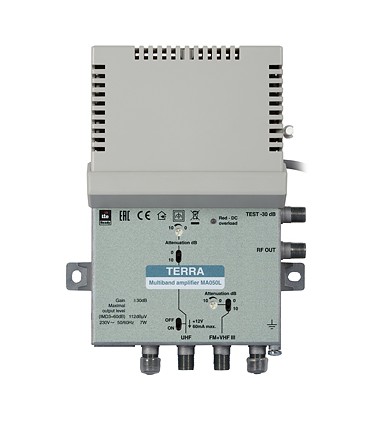

Wzmacniacz budynkowy MA050L R82050 firmy Terra to urządzenie stworzone do niewielkich instalacji zbiorczych na kilkanaście gniazd, np. w domkach jednorodzinnych, budynkach wielorodzinnych. Jego głównym zadaniem jest podniesienie sygnału do takiego poziomu, aby możliwy był odbiór na kilku lub kilkunastu odbiornikach. Wzmacniacz posiada wejścia: sygnału FM+VHFIII (47-108/174-230 MHz) oraz pasma UHF (470-790 MHz). Wzmocnienie w pasmach FM+VHFIII jest równe 30 dB, natomiast w paśmie UHF wynosi 34dB.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.
Wzmacniacz MA050L R82050 posiada przełącznik ON/OFF, który pozwala na przesłanie napięcia 12 V i prądu o maksymalnym natężeniu 60 mA do przedwzmacniacza antenowego. Maksymalny poziom wyjściowy sygnału jest równy 115 dBμV (IMD3=60 dB), co umożliwia bezpieczne poprowadzenie go do kilkunastu gniazd. Wbudowana prekorekcja zbocza (prekorekcja charakterystyki kabla) kompensuje różnicę w tłumieniu przewodu dla wyższych częstotliwości.
Wzmacniacz MA-050L R82325 jest szczególnie zalecany dla instalacji, stosujących szerokopasmowe wzmacniacze, obejmujące pasmo UHF (do częstotliwości 790 MHz). Wbudowany w urzędzie filtr sygnałów LTE umożliwia eliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791- 862 MHz), przeznaczonym na realizację usług transmisji danych (LTE).
- wbudowana prekorekcja charakterystyki kabla
- zintegrowany filtr tłumienia sygnału LTE
- 30 dB wzmocnienia w paśmie FM, BIII oraz 34 dB wzmocnienia w paśmie UHF
- przełącznik ON/OFF, umożliwiający przesłanie napięcia 12V oraz prądu o natężeniu 60 mA do przedwzmacniacza antenowego
|
Kod
|
R82050
|
|
|
Wzmocnienie [dB] dla FM (88-108 MHz)+VHFIII (174-230 MHz)
|
30
|
|
|
|
|
Wzmocnienie [dB] dla UHF
(470-790 MHz)
|
34
|
|
|
Liczba wejść
|
2
|
|
|
Współczynnik szumów [dB] dla VHF/UHF
|
<6
|
|
|
|
Makymalny poziom
wyściowy IMD3=60 dB [dBμV]
|
115
|
|
|
Międzystopniowa reg.
wzmocnienia [dB]
|
0...- 20
|
|
|
Tłumienie odbić [dB]
|
> 10
|
|
|
Wyjście testowe [dB]
|
-30
|
|
|
Zasilanie przedwzmacniacza [V/mA]
|
12/60 max
|
|
|
Zasilanie
|
230 V- 50/60 Hz, 7W
|
|
|
Zakres temperatur pracy [ºC]
|
-20...+50
|
|
|
Wymiary/Masa [mm]/[kg]
|
135x180x52/0.72
|
|
