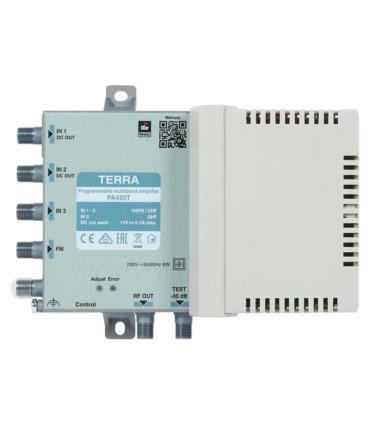

Wielozakresowy i programowany wzmacniacz kanałowy PA420T Terra do odbioru naziemnej telewizji cyfrowej DVB-T/T2 dedykowany instalacjom zbiorczym (budynki wielorodzinne, hotele, pensjonaty). Urządzenie sprawdzi się świetnie jako element wzmacniający sygnał w instalacjach telewizji naziemnej (MATV), multiswitchowych (SMATV), czy systemach opierajacych się na dystrybucji sygnału ze stacji czołowych, modulatorów. Wzmacniacz nadaje się do realizacji nawet najabrdziej skomplikowanych projektów, dzięki wysokiemu współczynnikowi błędu modulacji MER, który wynosi min. 36 dB.
Na fotografii widzimy zrzut ekranu z aplikacji. Do wejścia VHF/UHF została podłączona antena TV naziemnej DVB-T2. Wybrano 5 multipleksów na kanałach 21, 22, 23, 25 oraz 43. |
|
Widok po zalogowaniu się do TERRnet. |
Wzmacniacz PA420T przeznaczony jest do ciężkich warunków odbioru sygnału RTV, gdzie sygnały mają zróżnicowane poziomy i nadawane są z jednego lub kilku kierunków.
PA420T ma dwa programowalne wejścia sygnału dla pasma VHF (174-240 MHz)/UHF (470-694 MHz), jedno programowalne wejście pasma UHF (470-694 MHz) oraz jedno wejście pasma FM (87-108 MHz). Wzmacniacz cechuje się dwudziestoma niezależnymi torami wzmacniającymi, gdzie każdy z nich odpowiada za wzmocnienie jednego multipleksu naziemnej telewizji cyfrowej DVB-T/T2. Co za tym idzie, jeden wzmacniacz PA420T może wzmocnić aż dwadzieścia multipleksów cyfrowych.
Każdy z dwudziestu wzmacniaczy wyposażony jest w układ autonomicznej kontroli wzmocnienia (AGC) i ultra selektywny filtr SAW (Surface Acoustic Wave).
Autonomiczna regulacja wzmocnienia daje takie możlwiości jak:
- automatyczne wyrównanie poziomu sygnału dla wszystkich kanałów, niezależnie od ich poziomu na wejściu (jeśli zachowane jest minimum wymaganego dla poprawnej jakości sygnału), wynoszące odpowiednio: 113 dBµV (dla 6 MUX-ów). Takie rozwiązanie sprawia, że instalator nie musi przejmować się wyrównywaniem poziomu wszystkich sygnałów na wejściu instalacji.
- dostosowanie poziomu wzmocnienia do okresowych zmian sygnałowych na wejściu instalacji.

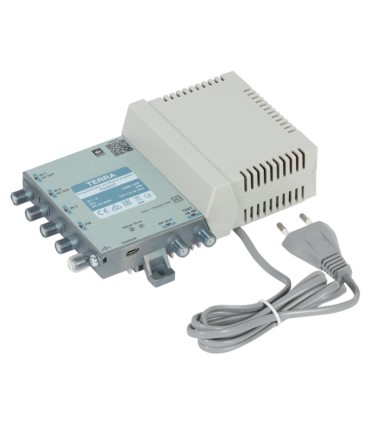

Wzmacniacz PA420T pozwala na zasilanie przedwzmacniaczy anten TV naziemnych DC 12 V. PA420T zasilany jest napięciem AC 230 V, przy pomocy zasilacza o poborze prądu 6 W, dołączonego do kompletu lub zasilania zdalnego.
Aplikacja TERRnet pozwala na podgląd aktualnego poziomu sygnału DVB-T2 na poszczególnych multipleksach (oznaczony na poniższej fotografii kolorem zielonym) i poziom sygnału wyjściowego ze wzmacniacza (oznaczony kolorem czarnym).
W celu zaprogramowania wzmacniacza, konieczny jest komputer z systemem Windows lub urządzenie mobilne z systemem Android, który umożliwia instalację aplikacji TERRnet, oraz kabel z wtykiem micro USB (do podłączenia od strony urządzenia).
Dane techniczne:
Kod produktu | R82516 |
Rodzaj produktu | Wzmacniacz kanałowy |
Nazwa | PA420T |
Wejście RF | ilość | 4 |
ilość obsługiwanych MUX-ów | 20 |
Pasmo | FM+2xVHF/UHF+UHF |
Zastosowanie | Wewnętrzne |
Standard | DVB-T/T2 |
Funkcja AGC | Tak |
Selektywność | 30 dB ± 1 MHz od granicy kanału |
Parametry techniczne |
Wejście FM | zakres częstotliwości | 88...108 MHz |
wzmocnienie | 29 dB |
regulacja wzmocnienia | 20 dB |
max. poziom wejściowy | 69...89 dBµV |
impedancja | 75 ꭥ |
Wejście UHF 1 | zakres częstotliwości | 470...694 MHz |
wzmocnienie | max. 63 dB |
regulacja wzmocnienia | 20 dB |
max. poziom wejściowy | 50...100 dBµV |
Wejście VHF/UHF | zakres częstotliwości | 174...230, 470...694 MHz |
wzmocnienie | max. 63 dB |
regulacja wzmocnienia | 20 dB |
max. poziom wejściowy | 50...100 dBµV |
zasilanie przedwzmacniacza | 12/0,1 V/A na każde wejście |
Wyjście RF | poziom sygnału | max. 106 dla FM, max. 113 dla VHF/UHF (6 MUX-ów), max. 110 dla VHF/UHF (7-12 MUX-ów), max. 109 dla VHF/UHF (13-16MUX-ów), max. 108 dla VHF/UHF (17-20 MUX-ów) |
impedacja | 75 ꭥ |
MER | ≥ 36 |
Współczynnik szumów | < 7 dB |
Parametry ogólne |
Konfiguracja | dowolne urządzenie mobilne wyposażone w system Android lub komputer z systemem Windows i kabel zakończony wtykiem micro USB |
Ultra selektywny filtr SAW | Tak |
Filtr LTE | LTE 700 |
Wbudowany zasilacz | Tak |
Pobór mocy | 7 W |
Zakres temperatury pracy | -20...+50 °C |
Masa | 0,66 kg |
Wymiary | 192x147x55 mm |
