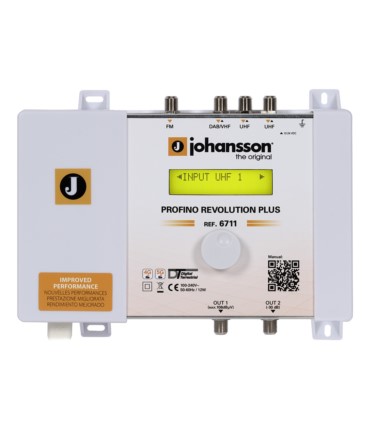

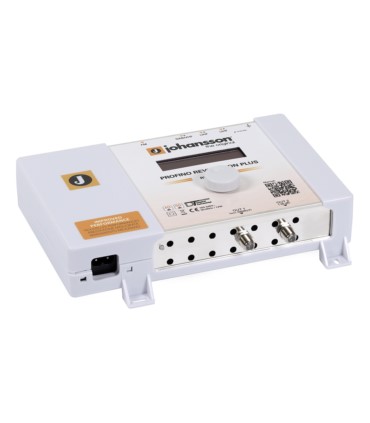

Programowy wzmacniacz wielozakresowy PROFINO Revolution 6711 firmy Johansson dedykowany jest do zbiorczych instalacji antenowych, odbierających naziemną telewizję cyfrową DVB-T/T2, np. w budynkach wielorodzinnych, hotelach, pensjonatach, itp.
Wzmacniacz sprawdza się doskonale w trudnych warunkach odbioru sygnału RTV, gdzie sygnały mają zróżnicowane poziomy i odbierane są z kilku kierunków. Urządzenie posiada dwa wejścia programowalne sygnału dla pasma UHF (470-862 MHz), jedno wejście dla pasma DAB/VHF (174-240 MHz) i jedno wejście pasma FM (88-108 MHz), co umożliwia obsługę 30 torów kanałowych. Użycie wzmacniacza pozwala na odbiór tych sygnałów oraz wyrównanie ich sygnałów, a następnie wzmocnienie.
Układ automatycznej regulacji wzmocnienia umożliwia wyrównanie poziomu sygnału dla wszystkich kanałów, niezależnie od ich poziomu na wejściu urządzenia, przy zachowaniu minimum wymaganego dla poprawnej jakości sygnału. Takie cechy sprawią, że instalator będzie mógł skonfigurować wejścia DAB/VHF, UHF w dowolny sposób, następnie zoptymalizować indywidualne poziomy kanałów w miejscu instalacji, zapewniając wysokiej jakości obraz na ekranie telewizora.
PROFINO Revolution 6711 może być stosowany jako część instalacji multiswitchowej lub stacji czołowej.
Wzmacniacz PROFINO Revolution 6711 pozwala na przesłanie napięcia DC 12 V / 24 V oraz prądu o max. natężeniu 100 mA do przedwzmacniacza antenowego.
Wbudowany filtr LTE pozwala na eliminowanie niechcianych sygnałów w paśmie 4G (790 MHz) i 5G (694 MHz), które są przeznaczone na realizację usług transmisji danych LTE.
Dane techniczne:
Kod produktu | R89062 |
Rodzaj produktu | Wmacniacz kanałowy |
Nazwa | Profino Revolution 6711 |
Wejście RF | ilość | 4 |
ilość obsługiwanych MUX-ów | 15 |
Pasmo | FM+VHF+2xUHF |
Zastosowanie | Wewnętrzne |
Standard | DVB-T/T2 |
Funkcja AGC | Tak |
Selektywność | 35 dB |
Urządzenie — parametry |
Wejście FM | zakres częstotliwości | 88...108 MHz |
wzmocnienie | 35 dB |
max. poziom wejściowy | 37...77 dBµV |
Impedancja | 75 ꭥ |
Wejście VHF | zakres częstotliwości | 174...230 MHz |
wzmocnienie | >60 dB |
regulacja wzmocnienia | AGC |
max. poziom wejściowy | 45...109 dBµV |
impedancja | 75 ꭥ |
Wejście UHF 1 | zakres częstotliwości | 470...862 MHz |
wzmocnienie | >60 dB |
regulacja wzmocnienia | AGC |
max. poziom wejściowy | 45...109 dBµV |
impedancja | 75 ꭥ |
Wejście UHF 2 | zakres częstotliwości | 470...862 MHz |
wzmocnienie | 45, >60 dB |
regulacja wzmocnienia | AGC |
max. poziom wejściowy | 45...109 dBµV |
Wyjście RF | poziom sygnału | 105 dBµV dla 1...6 MUX-ów |
impedancja | 75 ꭥ |
MER | 35 dB |
regulacja poziomu | 0...15 dB dla FM/VHF, 0...20 dB dla FM/VHF/UHF |
Zasilanie przedwzmacniacza | 0-12-24/0,1 V/A (całkowity dla 4 wejść) |
Konfiguracja | Pokrętło + wyświetlacz |
Filtr LTE | LTE 700, LTE 800 |
Wbudowany zasilacz | AC 100...240 |
Pobór mocy | 12 W |
Zakres temperatury pracy | -5...+50 °C |
Masa | 0,8 kg |
Wymiary | 59x165x217 mm |
