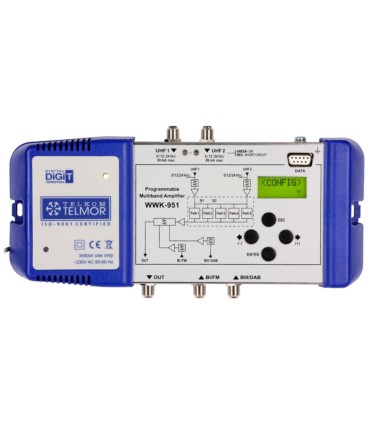

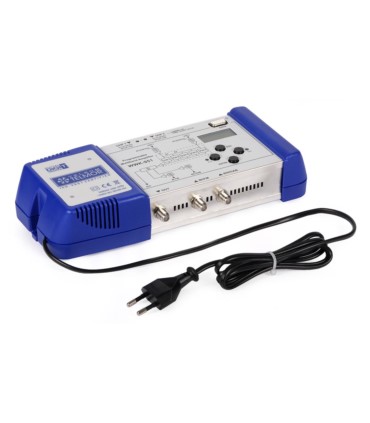

Programowany wzmacniacz wielozakresowy WWK-951 firmy Telmor przeznaczony jest do odbioru naziemnych programów TV analogowych i cyfrowych (DVB-T) w instalacjach antenowych w domach jednorodzinnych, hotelach, pensjonatach, itd.
WWK-951 przeznaczony jest do trudnych warunków odbioru sygnałów RTV, gdzie występują sygnały o zróżnicowanych poziomach, a nadawane są z kilku kierunków. Wzmacniacz WWK-951 pozwala na odbiór tych sygnałów, a następnie wyrównuje ich poziomy i je wzmacnia.
Wejścia UHF1-UHF2 posiadają 5 niezależnych filtrów/torów kanałowych, z których każdy może pracować z regulowaną szerokością 8-48 MHz (1...6 kanałów TV). Taka funkcja umożliwia dowolną konfigurację poszczególnych wejść UHF, a następnie dopasowanie ich do warunków odbioru sygnałów TV w miejscu instalacji. Wzmacniacz WWK-951 może być używany w instalacjach multiswitchowych i prostych stacjach czołowych.
Dane techniczne:
Kod produktu | R89861 |
Rodzaj produktu | Wzmacniacz kanałowy |
Nazwa | WWK-951 |
Wejście RF | ilość | 5 |
ilość obsługiwanych MUX-ów | 6 |
możliwe kombinacje ustawień dla wejść UHF1, UHF2 | 2/3, 1/4, 0/5 |
Pasmo | FM+VHF+2xUHF |
Zastosowanie | Wewnętrzne |
Standard | DVB-T/T2 |
Selektywność | ≥ 16 |
Urządzenie — parametry |
Wejście FM | zakres częstotliwości | 47...108 MHz |
wzmocnienie | 21 dB |
regulacja wzmocnienia | 20 dB |
max. poziom wyjściowy | 90 dBµV |
impedancja | 75 ꭥ |
Wejście VHF | zakres częstotliwości | 174...230 MHz |
wzmocnienie | 35 dB |
regulacja wzmocnienia | 20 dB |
max. poziom wejściowy | 80 dBµV |
impedancja | 75 ꭥ |
Wejście UHF 1 | zakres częstotliwości | 470...862 MHz |
wzmocnienie | 45 dB |
regulacja wzmocnienia | 20 dB |
max. poziom wejściowy | 80 dBµV |
impedancja | 75 ꭥ |
Wejście UHF 2 | zakres częstotliwości | 470...862 MHz |
wzmocnienie | 45 dB |
regulacja wzmocnienia | 20 dB |
max. poziom wejściowy | 80 dBµV |
Wyjście RF | poziom sygnału | 107 dBµV dla FM/VHF, 116 dBµV dla UHF |
impedancja | 75 ꭥ |
Współczynnik szumów | 6...8 dB |
Zasilanie przedwzmacniacza | 0-12-24/0,6 V/A dla każdego wejścia |
Konfiguracja | Wyświetlacz + przyciski |
Wbudowany zasilacz | AC 230/50-60 Hz |
Pobór mocy | 20 W |
Zakres temperatury pracy | -5...+50 °C |
Masa | 0,62 kg |
Wymiary | 226x128x51 mm |
