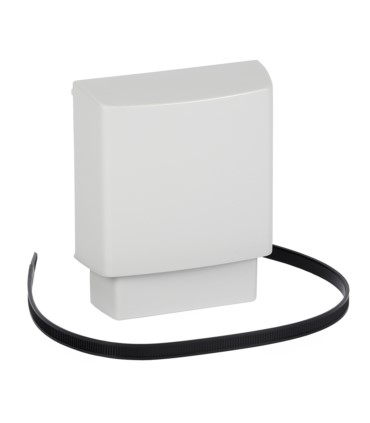

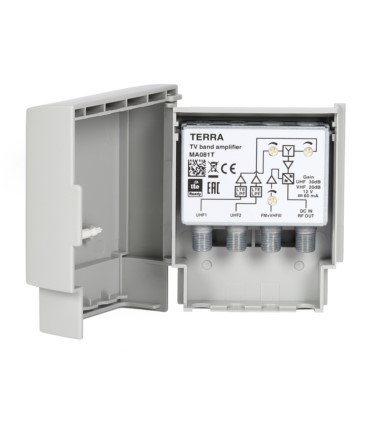

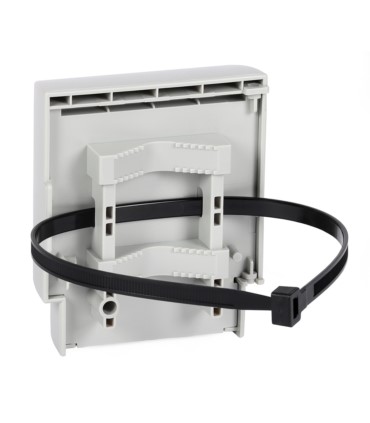

Wzmacniacz MA081T firmy Terra przeznaczony jest do instalacji indywidualnych i niewielkich instalacji zbiorczych na kilkanaście gniazd. Głównym zadaniem urządzenia jest podniesienie sygnału do takiego poziomu, który umożliwi odbiór na kilku lub kilkunastu odbiornikach. Wzmacniacz masztowy MA081T posiada wejście sygnału FM+VHF (88-108 MHz+174-230 MHz), oraz pasma 2xUHF (470-694 MHz).
Wzmacniacz masztowy MA081T ma wbudowany filtr sygnałów LTE, co pozwala na usunięcie niepożądanych sygnałów w paśmie 700 MHz, który jest przeznaczony na realizację usług transmisji danych LTE. Istotną zaletą urządzenia jest odlewana obudowa, zapewniająca wysoką skuteczność ekranowania, co uniemożliwia przenikanie sygnałów zakłócających do środka urządzenia.
Urządzenie, ze względu na zasilanie napięciem 12 V, może być zasilane z regularnego zasilacza z separatorem 12 V / 100 mA. Wzmacniacz można również zasilać za pomocą kabla koncentrycznego.
Dane techniczne:
Kod produktu | R81081 |
Rodzaj produktu | Wzmacniacz masztowy |
Model | MA-081T |
Typ | RTV/CATV |
Zastosowanie | Zewnętrzne |
Pasmo | FM+VHF+2xUHF |
Ilość wejść | 3 |
Ilość wyjść | 1 |
Przełącznik DC 0/12 V | Nie |
Regulacja wzmocnienia | Tak |
Wzmocnienie — parametry |
Wejście 1 | częstotliwość | 88...108/174...230 MHz |
wzmocnienie | 20 dB |
regulacja wzmocnienia | -12...0 dB |
Wejście 2 | częstotliwość | 470...694 MHz |
wzmocnienie | 30 dB |
regulacja wzmocnienia | -15...0 dB |
Wejście 3 | częstotliwość | 470...694 MHz |
wzmocnienie | 30 dB |
regulacja wzmocnienia | -15...0 dB |
Prekorekcja charakterystyki kabla | Nie |
Urządzenia — parametry |
Max. poziom wyjściowy | IMD3=60 dB (DIN45004B) | 108 dBµV |
IMD2=60 dB (EN50083-3) | 105 dBµV |
Szumy własne | UHF | <3 dB |
Odlewana obudowa | Tak |
Wbudowany filtr LTE | LTE 700 |
Typ złącza sygnałowego | F |
Wyjście testowe RF | Nie |
Zasilanie | DC 12 V |
Pobór prądu | 0,06 A |
Zasilanie zdalne | DC 12 V |
Temperatura pracy | -20...+50 °C |
Wymiary | 89x107x43 mm |
Masa | 0,2 kg |
