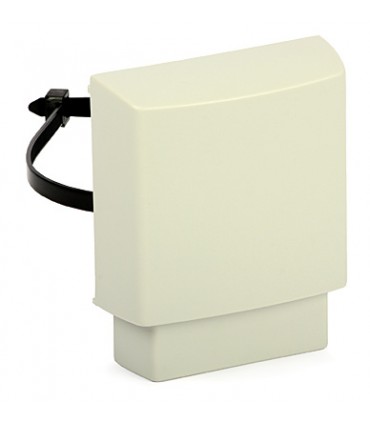

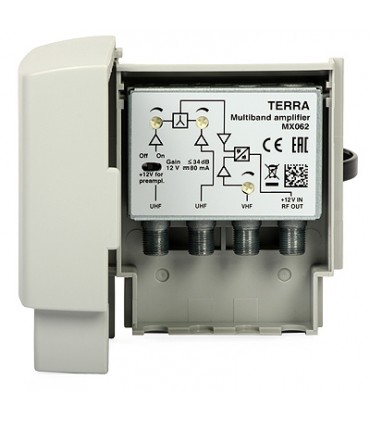

Wzmacniacz MX-062 R82006 montowany jest na maszcie antenowym, w pobliżu zestawu antenowego. Jego głównym zadaniem jest podniesienie sygnału do takiego poziomu, aby był możliwy odbiór na kilku lub kilkunastu odbiornikach. Wzmacniacz masztowy MX-062 R82006 firmy Terra to urządzenie przeznaczone do instalacji indywidualnych lub niewielkich instalacji zbiorczych na kilkanaście gniazd, np. w domkach jednorodzinnych. Wzmacniacz posiada 1 wejście FM+VHF oraz 2 wejścia UHF. Wzmocnienie w paśmie FM+VHF wynosi 30 dB, natomiast w całym paśmie UHF wynosi 34dB.
Wzmacniacz posiada przełącznik ON/OFF, pozwalający na przesłanie napięcia 12 V i prądu o maksymalnym natężeniu 60 mA do przedwzmacniacza antenowego. Maksymalny poziom wyjściowy sygnału wynosi 105dBuV (IMD3=60 dB, DIN45004B), co umożliwia bezpieczne rozprowadzenie go do kilkunastu gniazd.
Ze względu na zasilanie napięciem 12 V wzmacniacz MX-062 R82006 może być zasilany z typowego zasilacza z separatorem 12V/100mA. Urządzenie może być też zasilone ze wzmacniaczy, podających zasilanie po kablu koncentrycznym. Wzmacniacz MX-062 R82006 charakteryzuje się niskim poziomem szumów. Należy pamiętać o tym, że przy zastosowaniu dodatkowych przedwzmacniaczy, łączny pobór prądu nie powinien przekraczać maksymalnej wydajności zasilacza.
- zasilanie napięciem 12V/80mA
- 30 dB wzmocnienia w paśmie FM+VHF oraz 34 dB wzmocnienia w paśmie UHF
- przełącznik ON/OFF, umożliwiający przesłanie napięcia 12V oraz prądu o natężeniu 60 mA do przedwzmacniacza antenowego
- odlewana obudowa wewnątrz kompaktowej obudowy z tworzywa sztucznego
| Kod towaru |
R82006 |
| Pasmo pracy [MHz] |
FM(88-108)
VHF(174-260) |
UHF(470-790) |
UHF(470-790) |
| Wzmocnienie [dB] |
30 |
34 |
34 |
| Liczba wejść |
3 |
| Liczba wyjść |
1 |
| Współczynik szumów [dB] |
6 |
3 |
| Maksymalny p. wyj. [dBuV] |
105 |
105 |
105 |
| Międzystopniowa reg. wzmocnienia [dB] |
0 ÷ -20 |
0 ÷ -16 |
0 ÷ -16 |
| DC dla przedwzmacniacza |
przez wejście UHF |
| Tłumienie odbić [dB] |
> 10 |
| Pobór mocy [V x mA] |
12 x 80 |
| Temperatura pracy [°C] |
-20...+50 |
| Wymiary/Masa [mm/kg] |
89x107x43 / 0.18 |
