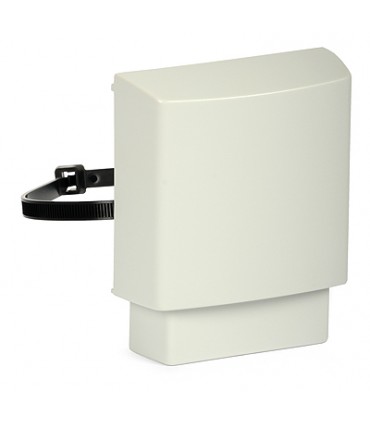

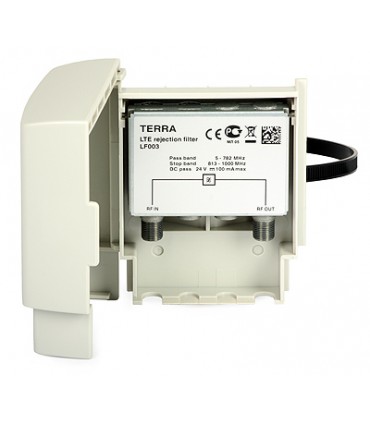

Filtr LTE LF003 masztowy Terra

Filtr LF003 R82009 Terra używany jest w instalacjach telewizyjnych - montowany na maszcie zaraz za zestawem antenowym. Został stworzony do filtrowania niepożądanych sygnałów w paśmie 800MHz (częstotliwości 791- 862 MHz), przeznaczonym na realizację usług transmisji danych (LTE). Jest szczególnie zalecany dla instalacji, wykorzystujących szerokopasmowe wzmacniacze, obejmujące pełne pasmo UHF (do częstotliwości 862MHz). W tego typu instalacjach, zakłócenia będące wynikiem odbioru niepożądanych sygnałów mogą skutecznie uniemożliwić odbiór naziemnej telewizji cyfrowej DVB-T.

Filtr wyróżnia się solidnym wykonaniem oraz bardzo wysokim tłumieniem w paśmie zaporowym (60dB). Sygnał telewizji naziemnej tłumiony jest w stopniu minimalnym (<3dB).

W filtr wbudowane zostało przejście stałoprądowe (24V/100mA max). Może więc być stosowany w instalacjach z antenami wyposażonymi we wzmacniacze.

• tłumienie sygnału LTE (pasmo > 790MHz)
• bardzo strome zbocze charakterystyki tłumienia w na granicy pasma

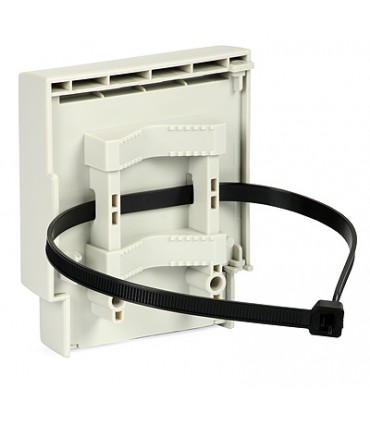

• montaż na maszcie, odporność na warunki atmosferyczne
• przejście prądowe (maks. 24 V/100 mA) - można go stosować w instalacji antenowej ze wzmacniaczem zewnętrznym.

Kod	R82009
Pasmo [MHz]	5-782
Tłumienie [dB]	47 [MHz]	< 0.3
	774 [MHz]	< 4
	782 [MHz]	< 5
	786 [MHz]	< 9
	790 [MHz]	< 15.9
	791 [MHz]	> 17
	793 [MHz]	> 23
	813 [MHz]	> 60
	821 [MHz]	> 70
	832 [MHz]	> 65
	862 [MHz]	> 70
	Tłumienie odbić [dB]	< 12
	Przejście DC	24 V 100 mA, max
	Zakres temperatury pracy [ºC]	-20...+50
Wymiary [mm] / Masa [kg]	89x107x43 / 0.18
