Wzmacniacz masztowy AB011 R82016 firmy Terra to urządzenie stworzone do instalacji indywidualnych lub niewielkich instalacji zbiorczych na kilkanaście gniazd, np. w domkach jednorodzinnych. Wzmocnienie w całym paśmie UHF (470-790 MHz) wynosi 26dB. Maksymalny poziom wyjściowy sygnału, wynoszący 108dBuV (IMD3=60dB, DIN45004B), umożliwia bezpieczne rozprowadzenie go do kilkunastu gniazd. Wzmacniacz charakteryzuje się także bardzo niskim poziomem szumów, nie przekraczającym 1dB.
Wbudowany w urządzenie filtr sygnałów LTE, umożliwia eliminowanie niepożądanych sygnałów w paśmie 800MHz (częstotliwości 791- 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).
Jedną z ważniejszych cech wzmacniacza R82016 jest niski pobór mocy, wynoszący 0.3W, związany z wykorzystaniem specjalnie zaprojektowanego układu zasilanego 5V. Taka wartość napięcia pozostaje w zgodzie ze standardem DVB-T (EN 300 744).
Napięcie 5V jest wystawiane na wejściu antenowym odbiorników naziemnej telewizji cyfrowej DVB-T. Zastosowanie wzmacniacza AB011L w miejscu standardowych wzmacniaczy zasilanych 12V pozwala uniknąć umieszczania w instalacji dodatkowych zasilaczy.
- zasilanie 4.5-12V 60mA
- tłumienie sygnału LTE (pasmo > 790MHz)
- 26 dB wzmocnienia w paśmie 470-790 MHz

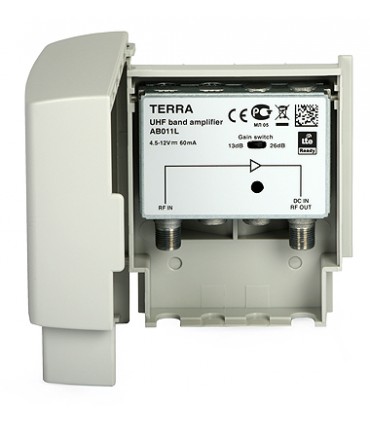

- regulacja wzmocnienia (przełącznik)

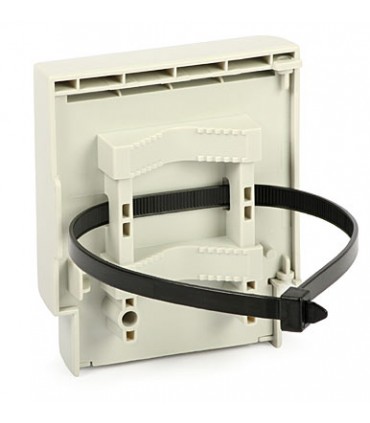

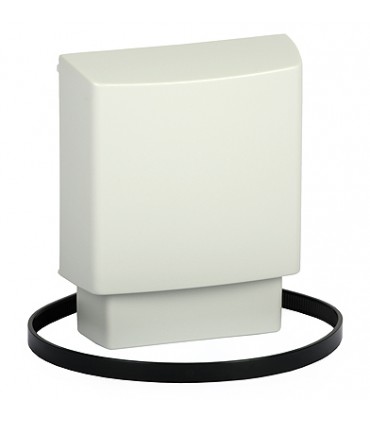

- odlewana obudowa wewnątrz kompaktowej obudowy z tworzywa sztucznego
| Kod towaru |
R82015 |
R82016 |
| Pasmo pracy [MHz] |
470-790 |
| Wzmocnienie [dB] |
14 |
26 |
| Liczba wejść |
1 |
| Liczba wyjść |
1 |
| Współczynik szumów [dB] |
0,8 |
< 1 |
| Maksymalny p. wyj. [dBμV] |
98 |
108 |
| Międzystopniowa reg. wzmocnienia [dB] |
- |
13/26 |
| Tłumienie odbić [dB] |
> 10 |
| Pobór mocy [V x mA] |
4.5-12 x 30 |
4.5-12 x 60 |
| Temperatura pracy [°C] |
-20...+50 |
| Wymiary/Masa [mm/kg] |
89x107x43 / 0.18 |
