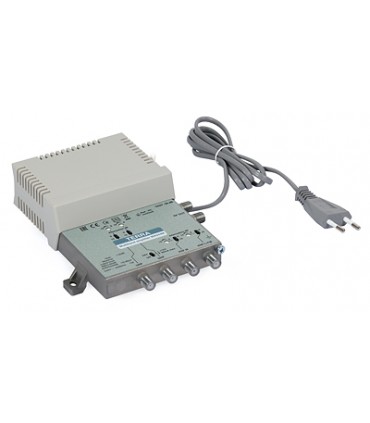

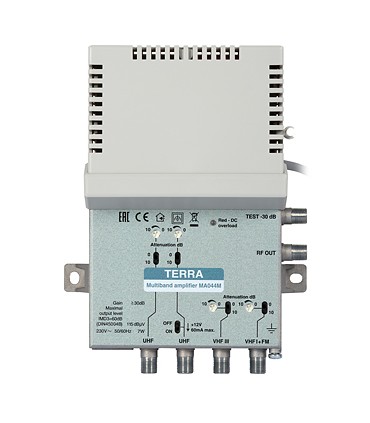

Wzmacniacz budynkowy MA044M R82044 firmy Terra to urządzenie stworzone do zbiorczych instalacji RTV. Jego głównym zadaniem jest podniesienie sygnału do takiego poziomu, aby możliwy był odbiór nawet na kilkudziesięciu odbiornikach. Wzmacniacz posiada wejścia: VHFI+FM (47-108 MHz), VHFIII (174-230 MHz) oraz 2xUHF (470-862 MHz). Wzmocnienie w pasmach VHFI+FM oraz VHFIII jest równe 30 dB, natomiast w paśmie UHF wynosi 34dB.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając wnikanie sygnałów zakłócających do wewnątrz urządzenia.
Wzmacniacz MA044M R82044 posiada przełącznik ON/OFF, który pozwala na przesłanie napięcia 12 V i prądu o maksymalnym natężeniu 60 mA do przedwzmacniacza antenowego. Maksymalny poziom wyjściowy sygnału jest równy 115 dBμV (IMD3=60 dB), co umożliwia bezpieczne poprowadzenie go do kilkunastu gniazd. Wbudowana prekorekcja zbocza (prekorekcja charakterystyki kabla) kompensuje różnicę w tłumieniu przewodu dla wyższych częstotliwości.
- wbudowana prekorekcja charakterystyki kabla
- 30 dB wzmocnienia w paśmie FM, BIII oraz 34 dB wzmocnienia dla każdego wejścia UHF
- przełącznik ON/OFF, umożliwiający przesłanie napięcia 12V oraz prądu o natężeniu 60 mA do przedwzmacniacza antenowego
|
Kod
|
R82044
|
|
|
Wzmocnienie [dB] dla VHFI+FM
(47-108 MHz)
|
30
|
|
|
|
|
Wzmocnienie [dB] dla VHFIII
(174-230 MHz)
|
30
|
|
|
Wzmocnienie [dB] dla UHF
(470-862 MHz)
|
2x34
|
|
|
Liczba wejść
|
4
|
|
|
Współczynnik szumów [dB] dla VHF/UHF
|
<6
|
|
|
|
Makymalny poziom
wyściowy IMD3=60 dB [dBμV]
|
115
|
|
|
Międzystopniowa reg.
wzmocnienia [dB]
|
0...- 20
|
|
|
Tłumienie odbić [dB]
|
> 10
|
|
|
Wyjście testowe [dB]
|
-30
|
|
|
Zasilanie przedwzmacniacza [V/mA]
|
12/60 max
|
|
|
Zasilanie
|
230 V- 50/60 Hz, 7W
|
|
|
Zakres temperatur pracy [ºC]
|
-20...+50
|
|
|
Wymiary/Masa [mm]/[kg]
|
135x180x52/0.72
|
|
