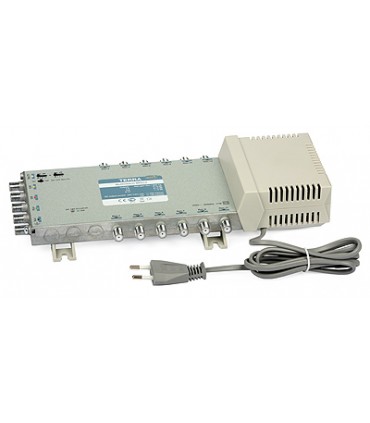

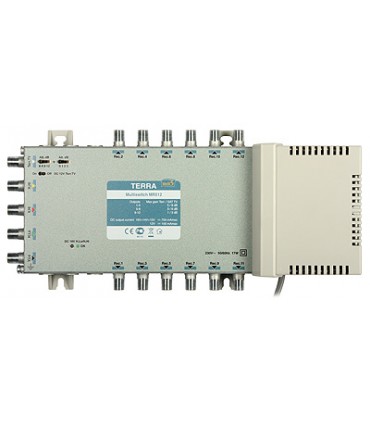

Multiswitch MR-512 Terra klasa A, 5-wejściowy 12-wyjściowy z aktywną naziemną
Multiswitch MR-512 Terra klasa A, 5-wejściowy 12-wyjściowy z aktywną naziemną
Multiswitch MR-512 Terra klasa A, 5-wejściowy 12-wyjściowy z aktywną naziemną
Multiswitch MR-512 Terra klasa A, 5-wejściowy 12-wyjściowy z aktywną naziemną

Multiswitch MR-512 Terra klasa A, 5-wejściowy 12-wyjściowy z aktywną naziemną

Kod: R70612
Multiswitch MR-508 Terra klasa A, 5-wejściowy 8-wyjściowy z aktywną naziemną
Multiswitch MR-516 Terra klasa A, 5-wejściowy 16-wyjściowy z aktywną naziemną
  • multiswitch radialny
  • wbudowana prekorekcja charakterystyki kabla
  • grupowanie wyjść pod względem poziomu wyjściowego
  • separacja pomiędzy wejściami większa niż 30dB
  • możliwość zasilania przedwzmacniacza dla anteny naziemnej
  • wbudowany zasilacz
  • odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
Czytaj więcej
576,30 zł netto
708,85 zł brutto
Natychmiastowa wysyłka
Kod QR
Udostępnij


Sprawdzony sprzęt polskiej dystrybucji



Natychmiastowa wysyłka



Wsparcie techniczne do zakupionych produktów

Do porównania0
Opis
Multiswitche radialne serii MR są przeznaczone dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT oraz sygnału telewizji naziemnej. Multiswitche są zaprojektowane do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej liczby multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SD-5XX w celu podziału magistrali.
Multiswitche radialne serii MR dedykowane są instalacjom w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej skomplikowanych systemach. Wówczas wbudowany w nie zasilacz może posłużyć do zasilenia innych wykorzystanych w instalacji elementów.
MR-512 R70612 posiada 5 wejść i 12 wyjść pozwalających na dystrybucję sygnału z jednego satelity, telewizji naziemnej DVB-T oraz radia analogowego/DAB do 12 gniazd. W przypadku, gdy w instalacji wykorzystane mają być odbiorniki dwugłowicowe należy przeznaczyć na nie 2 wyjścia multiswitcha.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.
Główną zaletą multiswitchy MR-5XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Jest to gwarancja uzyskania zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach.
Urządzenie jest zasilane napięciem AC 230V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
Cechy wyróżniające
  • multiswitch radialny
  • wbudowana prekorekcja charakterystyki kabla
  • grupowanie wyjść pod względem poziomu wyjściowego
  • separacja pomiędzy wejściami większa niż 30dB
  • możliwość zasilania przedwzmacniacza dla anteny naziemnej
  • wbudowany zasilacz
  • odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Nazwa MR-508 MR-512 MR-516
Kod R70608 R70612 R70616
Ilość wyjść 8 12 16
Pasmo pracy [MHz] SAT 950 - 2400
DVB-T/Radio 47 - 790
Wzmocnienie (wbudowana prekorekcja
ch-ki tłumienia
przewodu) [dB]		 SAT wyjścia 1-4 0...8
wyjścia 5-8 -1...6
wyjścia 9-12 - -2...3
wyjścia 13-16 - -3...1
DVB-T/
Radio		 wyjścia 1-4 -1...5
wyjścia 5-8 -2...3
wyjścia 9-12 - -3...1
wyjścia 13-16   -4...-1
Regulacja wzmocnienia w torze TV naz.[dB] 15, krok 1dB
Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] 96
Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV] wyjścia 1-4 88 88 88
wyjścia 5-8 86 86 86
wyjścia 9-12 - 84 84
wyjścia 13-16 - - 82
Separacja wejść SAT [dB] > 30
Separacja wyjść [dB] pasmo SAT > 30
pasmo DVB-T > 35
Zasilanie na wejściach RF H/Lo, H/Hi - 18V;
V/Lo, V/Hi - 14V
TV naziemna - 12V
Natężenie prądu na wejściach RF [A] +18V&+14V&+12V < 0,7
+14V&+12V < 0,5
+12V < 0,1
Klasa ekranowania A
Pobór prądu z odbiornika [mA] < 65
Sygnały sterujące 14/18V, 0/22kHz
Pobór mocy** 230VAC 50/60Hz 2W
Zakres temperatur pracy [ºC] -20...+50
Wymiary [mm] 253x135x52 293x135x52 333x135x52
Masa [kg] 0,8 0,9 1,1
*dla 2 nośnych
**bez zewnętrznego obciążenia DC; bez zewnętrznego obciążenia DC; z max. obciążeniem 17W
