Multiswitche radialne serii MR są przeznaczone dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT oraz sygnału telewizji naziemnej. Multiswitche są zaprojektowane do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej liczby multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SD-5XX w celu podziału magistrali.
Multiswitche radialne serii MR dedykowane są instalacjom w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej skomplikowanych systemach. Wówczas wbudowany w nie zasilacz może posłużyć do zasilenia innych wykorzystanych w instalacji elementów.

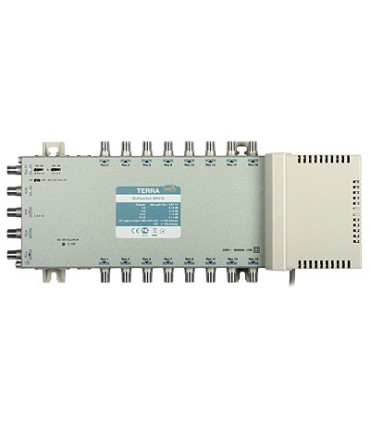

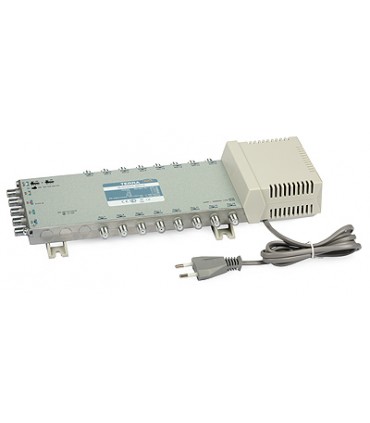

MR-516 R70616 posiada 5 wejść i 16 wyjść pozwalających na dystrybucję sygnału z jednego satelity, telewizji naziemnej DVB-T oraz radia analogowego/DAB do 16 gniazd. W przypadku, gdy w instalacji wykorzystane mają być odbiorniki dwugłowicowe należy przeznaczyć na nie 2 wyjścia multiswitcha.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswichach należy używać konwerterów typu QUATRO.
Główną zaletą multiswitchy MR-5XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Jest to gwarancja uzyskania zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach.
Urządzenie jest zasilane napięciem AC 230V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
- multiswitch radialny
- wbudowana prekorekcja charakterystyki kabla
- grupowanie wyjść pod względem poziomu wyjściowego
- separacja pomiędzy wejściami większa niż 30dB
- możliwość zasilania przedwzmacniacza dla anteny naziemnej
- wbudowany zasilacz
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
| Nazwa |
MR-508 |
MR-512 |
MR-516 |
| Kod |
R70608 |
R70612 |
R70616 |
| Ilość wyjść |
8 |
12 |
16 |
| Pasmo pracy [MHz] |
SAT |
950 - 2400 |
| DVB-T/Radio |
47 - 790 |
Wzmocnienie (wbudowana prekorekcja
ch-ki tłumienia
przewodu) [dB] |
SAT |
wyjścia 1-4 |
0...8 |
| wyjścia 5-8 |
-1...6 |
| wyjścia 9-12 |
- |
-2...3 |
| wyjścia 13-16 |
- |
-3...1 |
DVB-T/
Radio |
wyjścia 1-4 |
-1...5 |
| wyjścia 5-8 |
-2...3 |
| wyjścia 9-12 |
- |
-3...1 |
| wyjścia 13-16 |
|
-4...-1 |
| Regulacja wzmocnienia w torze TV naz.[dB] |
15, krok 1dB |
| Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] |
96 |
| Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV] |
wyjścia 1-4 |
88 |
88 |
88 |
| wyjścia 5-8 |
86 |
86 |
86 |
| wyjścia 9-12 |
- |
84 |
84 |
| wyjścia 13-16 |
- |
- |
82 |
| Separacja wejść SAT [dB] |
> 30 |
| Separacja wyjść [dB] |
pasmo SAT |
> 30 |
| pasmo DVB-T |
> 35 |
| Zasilanie na wejściach RF |
H/Lo, H/Hi - 18V;
V/Lo, V/Hi - 14V
TV naziemna - 12V |
| Natężenie prądu na wejściach RF [A] |
+18V&+14V&+12V |
< 0,7 |
| +14V&+12V |
< 0,5 |
| +12V |
< 0,1 |
| Klasa ekranowania |
A |
| Pobór prądu z odbiornika [mA] |
< 65 |
| Sygnały sterujące |
14/18V, 0/22kHz |
| Pobór mocy** |
230VAC 50/60Hz 2W |
| Zakres temperatur pracy [ºC] |
-20...+50 |
| Wymiary [mm] |
253x135x52 |
293x135x52 |
333x135x52 |
| Masa [kg] |
0,8 |
0,9 |
1,1 |
