RACK board pozwala na wykorzystanie zarówno przedniej części szafy 19", jak i powierzchni bocznych, dostępnych po zdjęciu paneli. Przy użyciu tego elementu szafa może zostać wypełniona, przy jednoczesnym zachowaniu dobrego dostępu do urządzeń, odpowiedniej wentylacji, przejrzystości połączeń, instalacji na patch panelach wszystkich kabli zarówno z sygnałem przychodzącym z anten, jak i wychodzącym do abonentów.
Zespół montażu bocznego ZMB-1-800 R77105 używany jest do pionowego montażu urządzeń. Mocowany jest na przedniej i tylnej szynie RACK (lewej lub prawej). Dedykowany jest do montażu w stojących szafach RACK o wymiarach 600 x 800 mm ze zdejmowanymi ścianami bocznymi - zapewnia to swobodny dostęp do zamontowanych urządzeń.

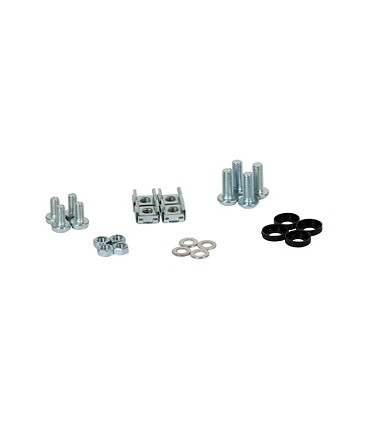

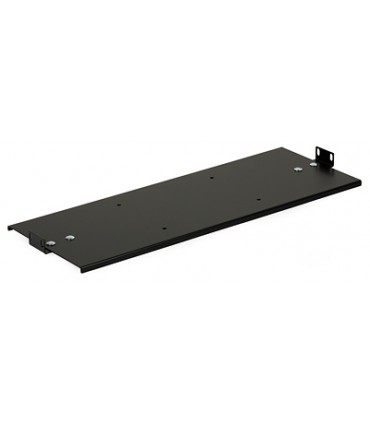

Panel montażowy to blacha z twardego aluminium PA11 o wymiarach 200 x 530 mm i grubości 1.5 mm. Znajdują się w nim cztery otwory montażowe fi6 (rozstaw 180 x 120 mm) przeznaczone do multiswitchy Terra: MV-532L R70732, MV-932L R70882. W komplecie są 4 śruby M5x10 i nakrętki. W celu zainstalowania innych multiswitchy konieczne otwory należy wykonać samodzielnie.
Przy montażu należy zachować odstępy w pionie 70 - 150 mm między panelami ZMB w szafie RACK (czyli moduły należy montować co 6U - 8U), aby zapewnić swobodne doprowadzenie przewodów. Należy pamiętać że do multiswitcha 32 wyjściowego dla dwóch pozycji satelitarnych dochodzi aż 41 przewodów. Minimalny promień gięcia nieruchomych połączeń dla standardowego w takiej instalacji przewodu TRISET-113 E1015_500 wynosi 35 mm.
Sposób montażu:

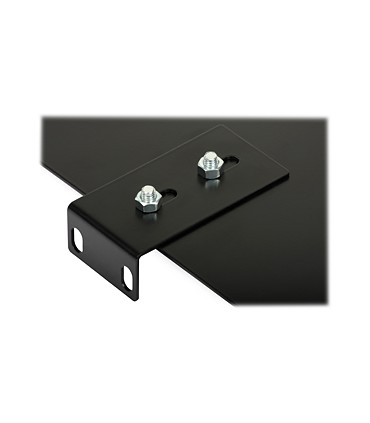

Do panelu za pomocą śrub z łbem zamkowym przymocowane są kątowniki. Należy poluźnić to połączenie śrubowe, a rozstaw kątowników dobrać w taki sposób, aby pasował do rozstawu przedniej i tylnej szyny szafy. Zespół zapewnia regulację rozstawu kątowników w granicy 22 mm. Maksymalny rozstaw to 570 mm. Odpowiada on maksymalnemu rozstawowi przedniej i tylnej szyny RACK w szafie stojącej o głębokości 800 mm. Kątowniki należy przykręcić śrubami do szyny RACK na wybranym poziomie szafy, wykorzystując nakrętki koszyczkowe znajdujące się w komplecie ZMB.
Multiswitch należy przykręcić do panelu wykorzystując będące w komplecie śruby M5 x 10.
Jeżeli w szafie zostały zamontowane panele ZMB to w części frontowej szafy należy użyć paneli ZMC. Szerokość panelu ZMC jest dobrana tak, aby można było zamontować zespoły ZMB na powierzchniach bocznych szafy.
| Kod |
R77105 |
| Materiał |
aluminium PA11 |
| Wymiary |
200 x 530 mm |
| Grubość |
1,5 mm |
| Kolor |
RAL 9004 |
| Wymiar montażowy |
548 ... 570 mm |
| Masa |
0.6 kg |
