RACK board pozwala na wykorzystanie zarówno przedniej części szafy 19", jak i powierzchni bocznych, dostępnych po zdjęciu paneli. Przy użyciu tego elementu szafa może zostać wypełniona, przy jednoczesnym zachowaniu dobrego dostępu do urządzeń, odpowiedniej wentylacji, przejrzystości połączeń, instalacji na patch panelach wszystkich kabli zarówno z sygnałem przychodzącym z anten jak i wychodzącym do abonentów. Ta ostatnia cecha bardzo ułatwia diagnostykę sieci w trakcie eksploatacji.
Jeżeli w szafie zostały zamontowane panele ZMB to w części frontowej szafy należy użyć paneli ZMC. Szerokość panelu ZMC jest dobrana tak, aby można było zamontować zespoły ZMB na powierzchniach bocznych szafy.

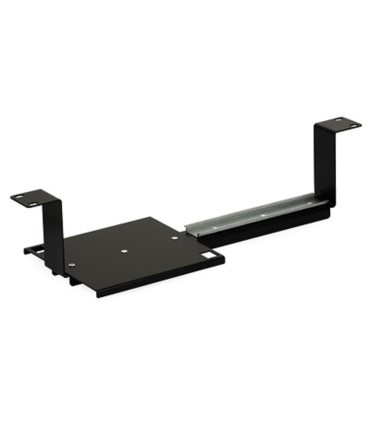

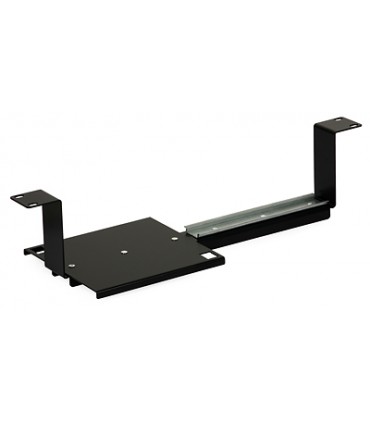

Moduł ZMC-2 R77220 jest przydatny w sytuacji, gdy obok niewielu urządzeń (długość szyny TH35 wynosi 190 mm) montowanych na szynę EURO można umieścić urządzenia przeznaczone do montażu pionowego. Panel ma szerokość 180 mm i wysokość 170 mm. Wykonany jest z twardej blachy aluminiowej PA11 o grubości 1,5 mm. Dzięki temu posiada wystarczającą sztywność a jednocześnie aluminium umożliwia łatwe wywiercenie potrzebnych otworów montażowych. Panel pionowy zespołu ZMC-2 posiada dwa otwory pasujące do modułów keystone. Maksymalne obciążenie elementu to 12 kg, przy równomiernym rozłożeniu. W komplecie znajdują się cztery śruby z koszyczkami używane do montażu w szafie.
| Kod |
R77220 |
| Montaż urządzeń |
szyna EURO TH35 190 mm
2 keystone panel 180 x 170 |
| Materiał |
aluminium PA11 |
| Wymiary |
483 x 43 x 100 mm |
| Grubość |
nośnik 2,0 mm
panel 1,5 mm |
| Wysokość szyny |
1 U |
| Kolor |
RAL 9004 |
| Wymiar montażowy |
19 '' |
| Masa |
0.5 kg |
