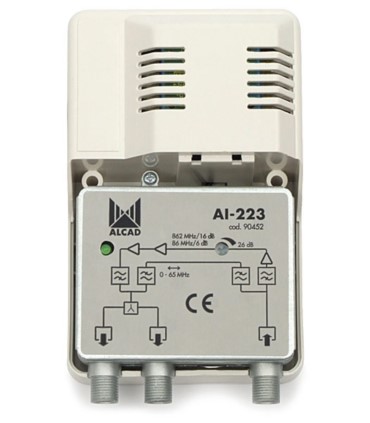

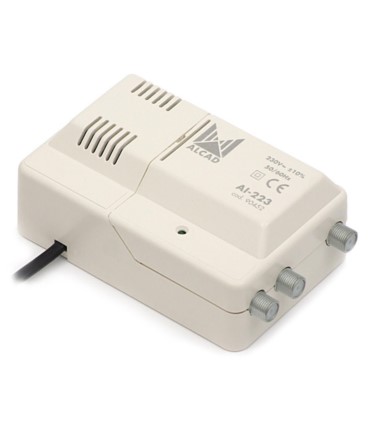

Wzmacniacz AI-223 stosowany jest jako wzmacniacz abonencki, do rozprowadzania sygnału z telewizji kablowej i instalacji zbiorczej do kilku odbiorników. Ważną cechą urządzenia jest praca w zakresie 86-862 MHz. Nie występują luki w paśmie pracy, toteż wzmacniacz może być używany w każdej sieci kablowej. Wzmacniacz AI-223 może być używany do rozprowadzania sygnałów z instalacji zbiorczych. Korekcja charakterystyki tłumienia kabla połączona jest z regulacją wzmocnienia.

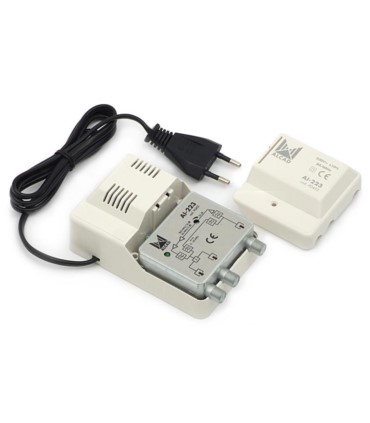

Ze względu na pasywny kanał zwrotny — KZ 0-65 MHz, możliwe jest podłączenie do wzmacniacza modemu kablowego. Urządzenie nadaje się przy instalacjach. które wykorzystują przewodowe przedłużacze pilota.
Urządzenie nie jest przeznaczone do stosowania na otwartej przestrzeni. Duża wilgotność oraz ciepło z grzejników lub innych źródeł, może uszkodzić wzmacniacz. Ważne jest zapewnienie odpowiedniej wentylacji. Aby wzmacniacz nie zniszczył się podczas instalacji, należy upewnić się, że wszystkie połączenia wykonane są poprawnie.
|
Przykład zastosowania wzmacniacza |
Dane techniczne:
Kod produktu | R90452 |
Rodzaj produktu | Wzmacniacz domowy |
Typ | RTV/CATV |
Zastosowanie | Wewnętrzne |
Pasmo | FM/VHF/UHF |
Ilość wejść | 1 |
Ilość wyjść | 2 |
Przełącznik DC 0/12 V | Nie |
Regulacja wzmocnienia | Tak |
Wzmocnienie — parametry |
Wejście | częstotliwość | 0...65/86...862 MHz |
wzmocnienie | -5,5 dB dla kanału zwrotnego, 25 dB dla FM/VHF, UHF |

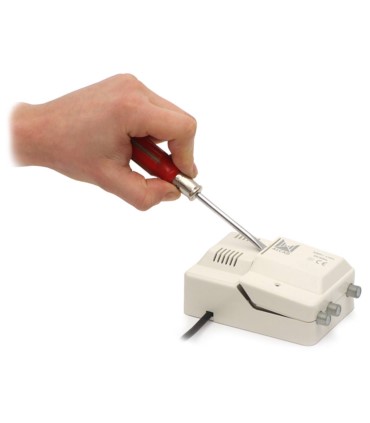

regulacja wzmocnienia | 10...15 dB |
Prekorekcja charakterystyki kabla | Nie |
Urządzenie — parametry |
Max. poziom wyjściowy | 105 dBµV |
Szumy własne | VHF | <6 dB |
UHF | <6 dB |
Odlewana obudowa | Nie |
Typ złącza sygnałowego | F |
Kanał zwrotny | Tak |
Wyjście testowe RF | Nie |
Zasilanie | AC 230/50-60 Hz V |
Pobór mocy | 5,5 W |
Temperatura pracy | -20...+50 °C |
Wymiary | 78x118x47 mm |
Masa | 0,36 kg |
