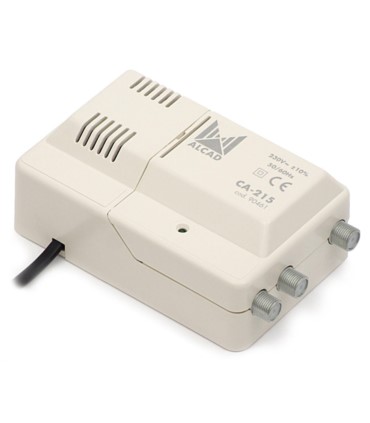

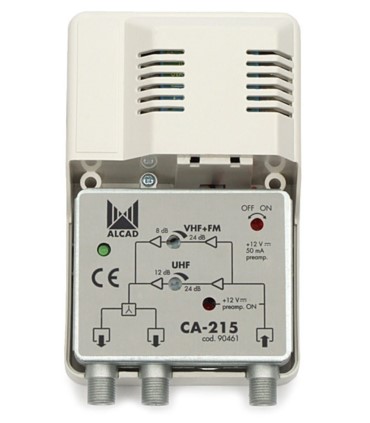

Domowy wzmacniacz z wbudowanym rozgałęźnikiem. Może być stosowany jako wzmacniacz abonencki do rozprowadzania sygnału do kilku czy kilkunastu odbiorników. Najważniejszą cechą wzmacniacza jest praca w zakresie 40-400 MHz i 470-862 MHz. Niezależna regulacja wzmocnienia w zakresie VHF i UHF pozwala na dopasowanie wzmocnienia do poziomu sygnału w danym paśmie.
Urządzenia mogą być wykorzystywane w sieiach kablowych i instalacjach zbiorczych, które nie wykorzystują kanałów S30-S38. Wzmacniacz CA-215 powinno się stosować, gdy poziom sygnału jest zbyt niski. Urządzenie zezwala na zasilanie przedwzmacniaczy napięciem 12 V i prądem maksymalnym 60 mA, co umożliwia stosowanie przedwzmacniaczy płytkowych.
Urządzenie nie jest przeznaczone do stosowania na otwartej przestrzeni. Duża wilgotność oraz ciepło z grzejników lub innych źródeł, może uszkodzić wzmacniacz. Ważne jest zapewnienie odpowiedniej wentylacji. Aby wzmacniacz nie zniszczył się podczas instalacji, należy upewnić się, że wszystkie połączenia wykonane są poprawnie.
|
Przykład zastosowania wzmacniacza |
Dane techniczne:
Kod produktu | R90461 |
Rodzaj produktu | Wzmacniacz domowy |
Model | CA-215 |
Typ | RTV/CATV |
Zastosowanie | Wewnętrzne |
Pasmo | FM/VHF/UHF |
Ilość wejść | 1 |
Ilość wyjść | 2 |
Przełącznik DC 0/12 V | Tak |

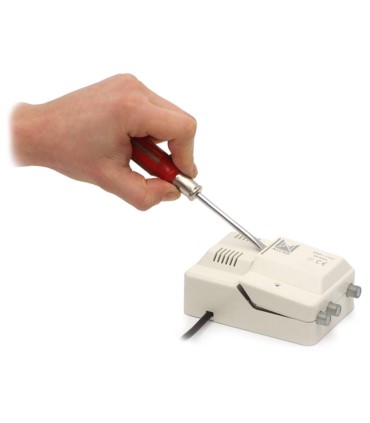

Regulacja wzmocnienie | Tak |
Wzmocnienie — parametry |
Wejście | częstotliwość | 40...400/470...862 MHz |
wzmocnienie | 24 dB — FM/VHF, 22 dB — UHF |
regulacja wzmocnienia | 12...16 dB |
zasilanie przedwzmacniaczy | 12/0,06 V/A |
Prekorekcja charakterystyki kabla | Nie |
Urządzenie — parametry |
Max. poziom wyjściowy | IMD3=60 dB (DIN45004B) | 105 dBµV |
IMD2=60 dB (EN50083-3) | 97 dBµV |
Szumy własne | VHF | <4,5 dB |
UHF | <3 dB |
Odlewana obudowa | Nie |
Typ złacza sygnałowego | F |
Wyjście testowe RF | Nie |
Zasilanie | AC 230/50-60 Hz V |
Pobór mocy | 5,5 W |
Temperatura pracy | -20...+50 °C |
Wymiary | 78x118x47 mm |
Masa | 0,36 kg |
