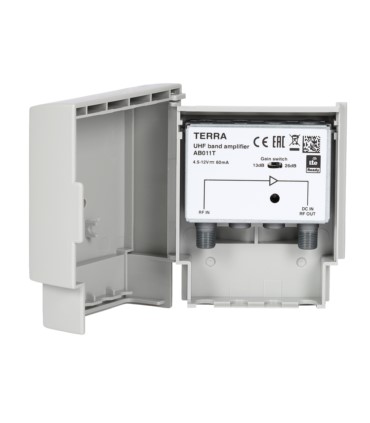

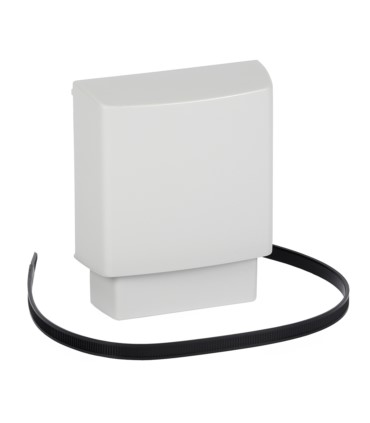

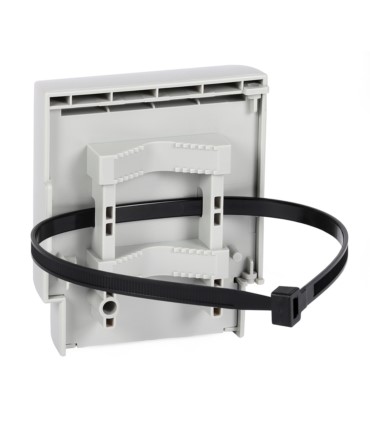

Wzmacniacz AB011T firmy Terra przeznaczony jest do instalacji indywidualnych i niewielkich instalacji zbiorczych na kilkanaście gniazd. Wzmocnienie w całym paśmie UHF (470-694 MHz) jest równe 26 dB. Max. poziom wyjściowy sygnału wynosi 108 dBµV, co pozwala na bezpieczne rozprowadzanie go do kilkunastu gniazd. Niewątpliwą cechą urządzenia jest bardzo niski poziom szumów, który nie przekracza 1 dB.
Wzmacniacz masztowy AB011T ma wbudowany filtr sygnałów LTE, co pozwala na usunięcie niepożądanych sygnałów w paśmie 700 MHz, który jest przeznaczony na realizację usług transmisji danych LTE. Istotną zaletą urządzenia jest niewielki pobór mocy, który wynosi 0,3 W, który związany jest z wykorzystaniem specjalnie zaprojektowanego układu zasilanego 5V. Powyższa wartośc napięcia jest zgodna ze standardem DVB-T/T2.
Napięcie 5V jest wystawiane na wejściu antenowym odbiorników naziemnej telewizji cyfrowej DVB-T/T2. Użycie wzmacniacza AB011T w miejscu standardowych wzmacniaczy zasilanych 12V, sprawia, że można uniknąć umieszczania w instalacji dodatkowych zasilaczy.
Dane techniczne:
Kod produktu | R81011 |
Rodzaj produktu | Wzmacniacz masztowy |
Typ | TV |
Zastosowanie | Zewnętrzne |
Pasmo | UHF |
Ilość wejść | 1 |
Ilość wyjść | 1 |
Przełącznik DC 0/12 V | Nie |
Regulacja wzmocnienia | Tak |
Przejście DC | Brak |
Wzmocnienie — parametry |
Wejście | częstotliwość | 470...694 MHz |
wzmocnienie | 13/26 dB |
regulacja wzmocnienia | 13/26 dB |
Prekorekcja charakterystyki kabla | Nie |
Urządzenie — parametry |
Max. poziom wyjściowy | IMD3=60 dB (DIN45004B) | 108 dBµV |
IMD2=60 dB (EN50083-3) | 108 dBµV |
Szumy własne | UHF | ≤ 1,3 |
Odlewana obudowa | Tak |
Wbudowany filtr LTE | LTE 700 |
Typ złącza sygnałowego | F |
Wyjście testowe RF | Nie |
Zasilanie | DC 4,5...12 V |
Pobór prądu | 0,06 A |
Temperatura pracy | -20...+50 °C |
Wymiary | 89x107x43 |
Masa | 0,2 kg |
