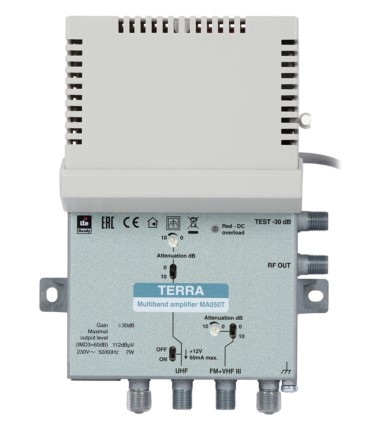

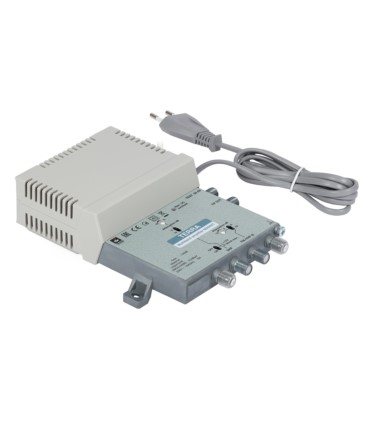

Budynkowy wzmacniacz MA-050T firmy Terra do instalacji zbiorczych do kilkunastu gniazd. Głównym zadaniem wzmacniacza jest podniesienie sygnału do takiego stopnia, aby umożliwić odbiór sygnału na kilku czy kilkunastu odbiornikach. Urządzenie posiada wejście sygnału radiowego FM+VHF (88-108/174-230 MHz) i pasma UHF (470-694 MHz). Odlewana obudowa gwarantuje wysoką jakość ekranowania, uniemożliwiając przenikanie sygnałów do środka urządzenia.
Wzmacniacz MA-050T posiada przełącznik On/Off, który pozwala na przesłanie napięcia 12 V oraz prądu o max. natężeniu 60 mA do przedwzmacniacza antenowego. Maksymalny poziom wyjściowy sygnału jest równy 115 dBµV, co umożliwia na rozprowadzenie go do kilkunatu gniazd w bezpieczny sposób.
Urządzenie jest w szczególności polecane do instalacji używających szerokopasmowe wzmacniacze obejmujące pasmo UHF do częstotliwości 694 MHz.
Dane techniczne:
Kod produktu | R81050 |
Rodzaj produktu | Wzmacniacz budynkowy |
Model | MA-050T |
Typ | RTV |
Zastosowanie | Wewnętrzny |
Pasmo | FM/VHF+UHF |
Ilość wejść | 2 |
Ilość wyjść | 1 |
Przełącznik DC 0/12 V | Tak |
Regulacja wzmocnienia | Tak |
Wzmocnienie — parametry |
Wejście 1 | częstotliwość | 88...108/174...230 MHz |
wzmocnienie | 30 dB |
regulacja wzmocnienia | -20...0 dB |
zasilanie przedwzmacniacza | btak |
Wejście 2 | częstotliwość | 470...694 MHz |
wzmocnienie | 34 dB |
regulacja wzmocnienia | -20...0 dB |
zasilanie przedwzmacniacza | DC 12/0,06 V/A |
Urządzenie — parametry |
Max. poziom wyjściowy | IMD3=60 dB (DIN45004B) | 112 dBµV |
IMD2=60 dB (EN50083-3) | 115 dBµV |
Szumy własne | VHF | <5 dB |
UHF | <5 dB |
Odlewana obudowa | Tak |
Wbudowany filtr LTE | LTE 700 |
Typ złącza sygnałowego | F |
Wyjście testowe RF | Tak |
Zasilanie | AC 230/50-60 Hz V |
Pobór mocy | 5 W |
Temperatura pracy | -20...+50 °C |
Wymiary | 135x180x52 mm |
Masa | 0,72 kg |
